產品簡介

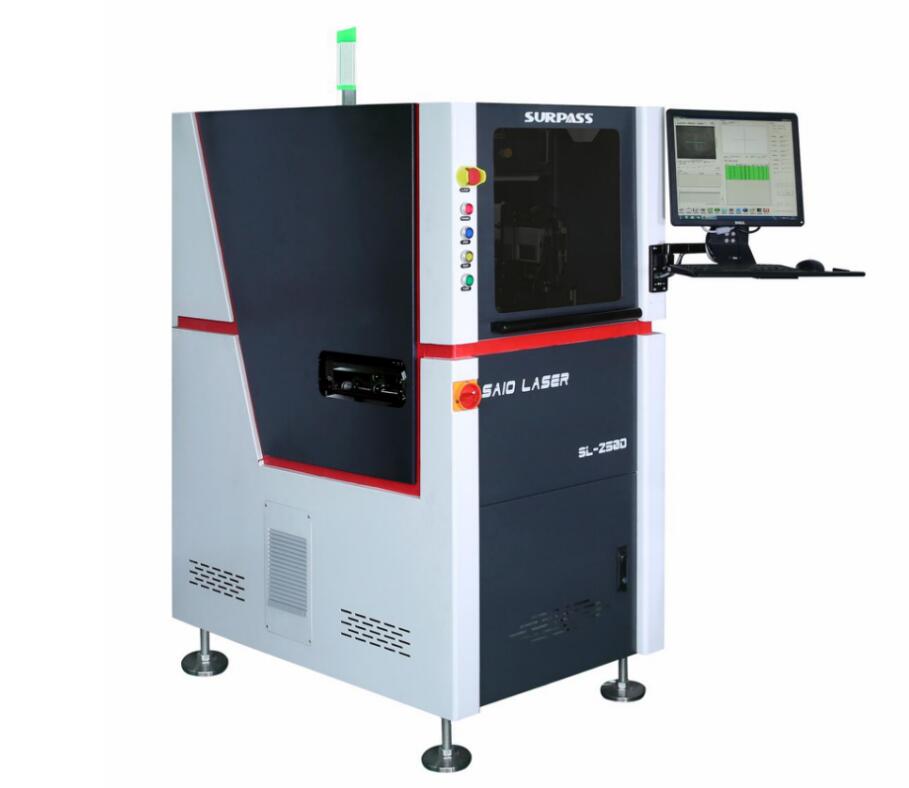

PCB二維碼激光翻版打標機(SL-Z500)是專門用于在印刷電路板上標刻條碼、二維碼和字符、圖形等信息的專用機型。集成了高性能激光器，搭配高像素CCD工業相機，配合微米級移動模組，實現打碼前的自動定位和打碼后的自動讀碼、評級、上傳數據。

該設備通過自主研發的專用軟件，可以實現與客戶信息系統的對接。標刻信息可由軟件系統自動生成，也可通過網絡接收?？膳浜?/span>SMT產線在線運作，也可配合自動上下板機組成離線式工作站。

針對不同客戶需求，可以配置不同種類、不同數量的激光器，組合成不同PCB打標專機供客戶選擇，單激光頭加工系統對應PCB板單面打標；雙激光頭加工系統以及單激光頭翻板加工系統對應PCB板雙面或單面打標。

設備采用龍門式結構，整機架構牢固穩定；導軌采用同步帶傳輸，確保設備使用壽命和運行精度；配合不同產品，可實現自動調焦以及自動調節軌道寬度，減少換線時間。

產品優勢

·  旋轉機構的封閉式設計保證的安全防護等級，緊接前次下料位置的可逆轉連續翻轉模式（減少生產循環時間）。

·  UV激光標記系統配合精密XY移動定位平臺,可雕刻小至0.8mmx0.8mm的16位字符的二維碼并讀取且成本低廉。

·  動打標雕刻，可在激光雕刻時在不同位置雕刻用戶設定的多個不同內容，自動讀取，刻印與讀取一體化。

·  搭載LAN端口配置，具備遠程監控和網絡對應功能，配合工廠MIS系統，方便條形碼內容抓取和管控。

·  PCB尺寸兼容范圍50X50mm 至350X350mm，厚度（純PCB板厚）：0.3 mm～ 6.0mm。

·  自動調整軌道寬度，適應不同尺寸產品,適合SMT生產的PCB多聯板打標。

·  生產效率高,UPH可達600PC,人工成本低 ,操作方便、快捷，易維護。

性能參數

應用范圍

用于PCB板自動激光打條碼，可打單板或多連板，激光標記形式包括一維碼，二維碼，英文，中文等形式，配有同步檢測功能，及設備日志功能。

可處理的常見PCB材料有FR4、不銹鋼片、銅基板、鋁基板、環氧樹脂、聚酰亞胺等。
